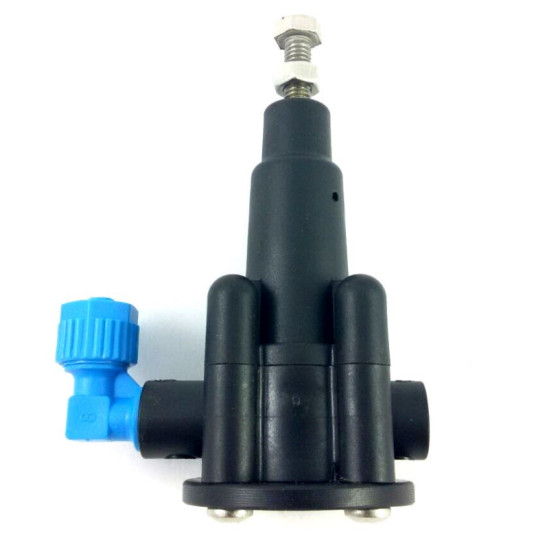

Válvula de Retenção para Microtubo de Comando Equalizador Topográfico TED - Com Conexão

(Cód.6264191701)
4 comentários | Deixar comentário
R$ 128,32
em 12x R$ 12,88 no cartão
Embalagem para presente: Opções disponíveis no carrinho.

Tem a função de reter a água do microtubo de comando quando a válvula estiver acima do nível da solenóide. Evitando a drenagem total dos tubos de comando, permitindo assim respostas rápidas e precisas nos processos de abertura e fechamento de válvulas hidráulicas em caso de declives.


Dados Técnicos:

Pressão de Operação 0 – 10 bar / 0 – 150 psi

Conexões Rosca Fêmea DN 1/8” BSP

Tamanho do Orifício DN 5,8 mm / 0,226”

Mola Padrão 0 – 2,5 bar / o – 37 psi



Instruções de Operações:

1. Desparafuse o parafuso de calibração do TED até liberar a tensão sobre a mola.
2. Desconectar o tubo de comando da válvula hidráulica até que todo ar saia do microtubo e tenha apenas água;
3. Aguarde até o completo enchimento do tudo comando, assegurando que o ar do tubo seja
drenado e a água comece a fluir.
4. Reconecte o tubo de comando na válvula hidráulica.
5. No TED, tencione o parafuso de calibração até 60% do seu comprimento.
6. Desligar o fluxo hídrico do tubo de comando para a válvula através da solenoide.
7. Afrouxar o parafuso da calibragem do TED de forma lenta e gradual, até que algumas
gotas de água comecem a ser drenada pelo seu corpo.

8. Verifique se a válvula hidráulica mudou a sua condição. Caso contrário, continuar afrouxando o parafuso de calibração do TED de forma lenta e gradual até que a válvula mude a sua condição de fechada para aberta.

9. Aperte a porca do parafuso de calibração, o TED está calibrado.
